一、利達LD128EN-100電子編碼器產品特點

　　利達LD128EN-100總線設備編址器是為L(zhǎng)D128EN總線產品而設計的。通過編址器對LD128E系列及LD128EN系列總線產品的地址進行讀寫。攜帶方便、操作過程簡單。

二、利達LD128EN-100總線設備編址器主要用途及適用范圍

　　各種工業及民用建筑中。

三、利達LD128EN-100總線設備編址器對環境及能源的影響

　　LD128EN-100電子編碼器產品的殼體為塑料注塑而成，無污染。

四、利達LD128EN-100電子編碼器液晶指示說明

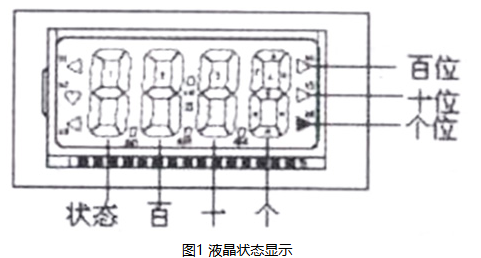

　　液晶由4位數字組成，如圖1

　　液晶上第4位表示狀態：顯示字母表示編址器的功能；顯示P時為寫總線設備的地址；顯示C時為讀總線設備的地址；顯示L時為寫總線設備的類型，顯示E時為讀總線設備的類型；顯示“3”時為寫總線漏電設備的“通道教”；顯示“4”時為讀總線漏電設備的“通道數”；顯示“9”時為寫總線消火栓設備的反饋地址，顯示“7”時為讀總線消火栓設備的反饋地址。
液晶上第3位表示讀出或要寫入地址的百位，液晶上第2位表示讀出或要寫入地址的十位：液晶上第1位表示讀出或要寫入地址的個位。
液晶的右方有三個小箭頭，為移位標記，當它在最下方時表示可以對個位加減；在中間時表示可以對十位加減；在最上端時表示可以對百位加減。

五、編址器面板操作說明

　　編址器上有7個按鍵，它們分別是：
“加”按鍵：可以對個、十、百位進行加操作，每按一下加1。
“減”按鍵：可以對個、十、百位進行減操作，每按一下減1。
“移位”按鍵：可以進行移位的功能，每按一下變換一個位置，在液晶上對應右面的三角箭頭。
“寫”按鍵：按下后液晶第四位顯示P字母。
“讀”按鍵：按下后液晶第四位顯示c字母。
“類型”按鍵：按一下后液晶第4位顯示“L”或“E”或“3”或“4”或“7”或“9”；
表示：“L”→寫類型；
“E”→讀類型；
“3”→寫總線漏電設備的“通道數”；
“4”一讀總線漏電設備的“通道教”；
“9”一寫總線消火牲的反饋地址；
“7”→讀總線消火栓的反饋地址；
備注：顯示“8”為讀編址器的軟件版本號功能，按“確定”后顯示的數字為軟件版本，現為170，表示編址器的軟件版本是V1.70。
“確認”按鍵表示對操作的確認。

六、結構特性

　　LD128EN-100電子編碼器結構圖如圖2所示：

　　外形尺寸為：76*134*29.5（單位：mm）
1、中殼
2、上蓋
3、按鍵膜
4、平端自攻螺釘M3*10
5、線路板
6、液晶屏
7、透明蓋
8、電池
9、底殼
10、電池蓋
11、開關
12、二總線插孔
13、備用二總線插座
