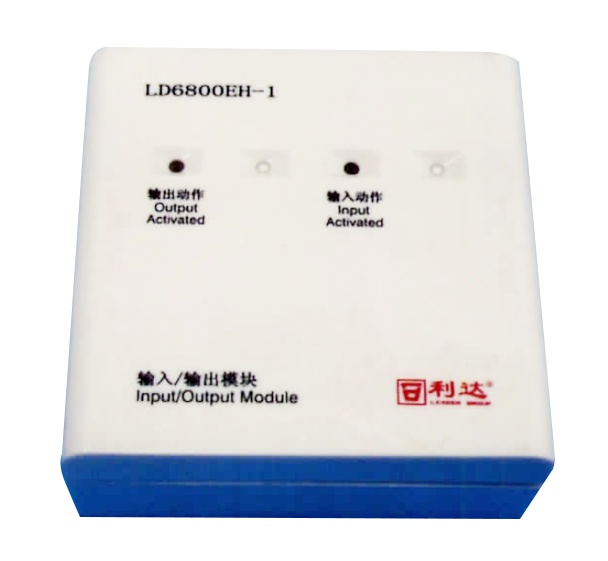

利達LD6800EH-1輸入/輸出模塊

一、利達LD6800EH-1輸入/輸出模塊介紹

　　LD6800EH-1采用單片機和智能軟件，特殊防潮技術、表面貼裝（SMT）生產工藝和插拔式結構設計，工作穩定可靠，具有較強的抗干擾能力。主要用于送風機、排風機、電梯、切斷電源、空調等設備的控制,可以與利達公司生產的E/EN/EL系列火災報警控制器配合使用。滿足GB16806-2006《消防聯動控制系統》、《強制性認證實施規則》、《強制性產品認證實施細則》,取得消防產品3C認證證書。本產品無污染、功耗低，適用于各種工業及民用建筑。

二、利達LD6800EH-1輸入/輸出模塊功能

　　★二總線，無極性。

　　★采用電子編碼，占一個節點地址（0～255）。

　　★電源總線，有極性。

　　★可輸出1路DC24V/2A電壓信號。

　　★可輸入一個聯動設備動作后的反饋輸入信號。

　　★可輸出1對無源常開常閉接點，容量DC30V/2A。

　　★單色指示燈顯示模塊動作信息。

　　★電源總線斷電、輸入新路斷線、輸出線路短路或斷路時，模塊返回故障信息。

三、利達LD6800EH-1輸入/輸出模塊主要技術參數

內容 技術參數

類型 輸入/ 輸出模塊

指示燈 模塊輸出動作—輸出動作紅色指示燈常亮

模塊輸入動作—輸入動作紅色指示燈常亮

工作電壓 電源總線：DC24V   二總線：DC 14V ～ 24V

工作電流 電源總線：＜ 6mA ( 靜態) ＜ 21mA ( 空載啟動)

二總線電流：＜ 2mA

輸出信號參數 有源：DC24V/2A

輸入信號參數 無源開關量信號輸入

工作環境溫度 － 40℃～ 55℃

工作環境相對濕度 ≤ 95%〔(40±2)℃，無凝露〕

安裝方式 配合本公司LD60(ED) 底座安裝使用，采用插拔式結構，安裝方便

更大 外形尺寸 長85mm× 寬37mm× 高85mm( 含底座)

重量 0.092Kg±0.01Kg

四、利達LD6800EH-1輸入/輸出模塊外形結構示意圖

五、利達LD6800EH-1輸入/輸出模塊五、LD6800EH-1輸入/輸出模塊接線示意圖
