利達LD6801GM輸入/輸出模塊 脈沖輸出

一、利達LD6801GM輸入/輸出模塊概述

　　利達LD6801GM輸入/輸出模塊采用單片機和智能軟件，特殊防潮技術、表面貼裝（SMT）生產工藝和插拔式結構設計，工作穩定可靠，具有較強的抗干擾能力。主要用于排煙閥、送風閥、防火閥等設備的控制，可以與利達公司生產的全系列火災報警控制器配合使用。本產品無污染、功耗低，適用于各種工業及民用建筑。

二、利達LD6801GM輸入/輸出模塊功能特點

　　二總線，無極性，無需外接DC24V電源。

　　采用電子編碼，占一個地址點（1～255）。

　　可輸出一路有源輸出信號(脈沖輸出)。

　　可輸入一個聯動設備動作后的反饋輸入信號。

　　輸入線路斷線、輸出線路短路或斷路時，模塊返回故障信息。

三、利達LD6801GM輸入/輸出模塊技術參數

型號LD6801GM

名稱輸入/輸出模塊

品牌利達

總線電壓DC14~24V

總線電流靜態電流＜0.7mA，充電電流＜7mA

指示燈

輸入燈：正常監視紅燈閃亮，輸入動作紅燈常亮

輸出燈：輸出動作紅燈常亮

輸出信號參數脈沖輸出（DC33V/1.5A/46ms）

輸入信號參數無源開關信號輸入

工作環境溫度-40℃~+55℃

相對濕度≤95%（40±2℃）無凝露

外殼防護等級IP40

安裝方式配合LD60G底座安裝，插拔式結構

重量約140g

外形尺寸85mm×85mm×35mm（含底座）

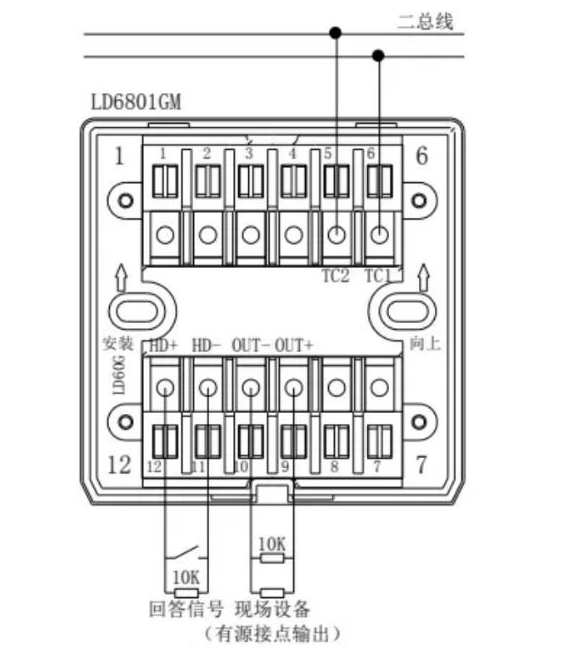

四、LD6801GM輸入/輸出模塊接線圖

　　TC1、TC2：探測二總線，無極性

　　HD+、HD-：回答信號

　　OUT+、OUT-：有源輸出信號
